  • HEC-D7系列
    發布時間:2012/9/27   |    點擊次數:2303




    外形結構及安裝圖:

    規格型號
    HEC500-D7
    額定電流
    500A
    線性范圍
    0±800
    輸出電流
    100mA



    電源電壓
    ±15V
    ±500A 060Ω
    ±800A 0
    電源電壓
    ±18V
    ±500A 090Ω
    ±800A 028Ω
    精 度 1
    ±0.4%
    線 性 度
    0.1%
    轉 換 率
    1:5000
    零點失調2
    ±0.20mA (******值)
    磁滯誤差3
    ≤±0.10mA
    零點溫漂
    ±0.20mA (典型值) ±0.64mA (******值) -10℃ +70℃
    響應時間
    1μS 、 di/dt100A/μS
    頻帶寬度
    0 100kHz
    供電電源
    ±15V ±18V ±5%
    消耗電流
    電源±15V28mA+輸出電流
    絕緣電壓注4
    6KV AC 50Hz 1分鐘
    副邊線圈電阻 5
    75Ω
    使用溫度
    -10℃ +70℃
    貯存溫度
    -25℃ +80℃
    注釋:1、輸入額定電流值,TA=25℃時的輸出精度
     2、當TA=25℃時
     3、當輸出電流為0時,輸入端通過3倍額定電流的過載
     4、原副邊之間
     5、TA=70℃時

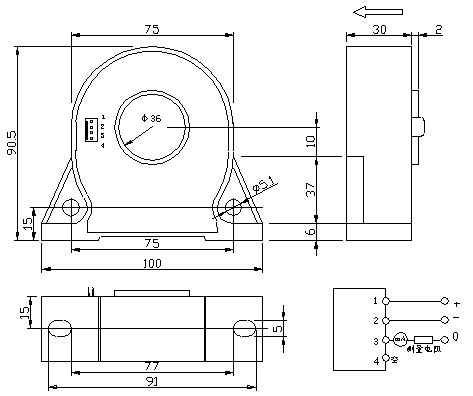

    外形結構及安裝圖:

    接線方法:
    1、+15V 2、-15V 3、輸出 4、空
    當原邊電流沿傳感器箭頭方向流動時,在輸出端獲得正向電流。
    原邊電流導線(母排)完全充滿原邊穿線孔時,可獲得******的動態性能(di/dt和響應時間)

    應用特性:

    閉環(補償)型霍爾電流傳感器,用于測量直流、交流及脈沖電流,具有良好的線性度及精度,低漂移,響應時間快、頻帶寬,原、副邊之間高度絕緣。穿孔結構,無插入損耗,外殼符合UL94-V0標準。

    應用領域:

    交流變頻調速、伺服電機、直流電機、電源裝置、開關電源、UPS電源、電焊機
